服务器资源分配情况

第1步：准备集群节点运行环境

确定用于集群部署的服务器信息，例如：IP、账号密码

防火墙配置

端口清单如下：

安装docker和docker-compose

根据您的操作系统选择：

第2步：集群内节点的部署包同步

2.1、上传部署包

2.2、配置部署包环境变量

修改文件miscroservice.env(docker容器环境变量)中的环境变量。

可使用下面的命令替换环境变量。

cd /_makeFile
#sed命令说明，当前登录的是集群节点1，实际执行的命令如下：
#              sed -i 's/集群节点1/0.0.0.0/g' miscroservice.env

# 3节点集群部署
sed -i 's/ #server.2/ server.2/g' miscroservice.env   #zookeeper部署默认只使用了1个节点
sed -i 's/ #,2/,2/g' miscroservice.env               #kafka部署默认只使用了1个节点


sed -i 's/REDIS_CONNECTION_TYPE=standalone/REDIS_CONNECTION_TYPE=cluster/g' miscroservice.env



sed -i 's/需要被替换的模板变量1/ZOOKEEPER访问节点1的访问地址,ZOOKEEPER访问节点2的访问地址,ZOOKEEPER访问节点3的访问地址/g' miscroservice.env
sed -i 's/需要被替换的模板变量2/访问数据库PGSQL的IP或域名:5432/g' miscroservice.env
sed -i 's/需要被替换的模板变量3/KAFKA节点1的访问地址,KAFKA节点2的访问地址,KAFKA节点3的访问地址/g' miscroservice.env
sed -i 's/需要被替换的模板变量4/访问MINIO的IP或域名:9000/g' miscroservice.env
sed -i 's/需要被替换的模板变量5/REDIS节点1的访问地址,REDIS节点2的访问地址,REDIS节点3的访问地址/g' miscroservice.env
sed -i 's/需要被替换的模板变量8/CASSANDRA节点1的访问地址,CASSANDRA节点2的访问地址,CASSANDRA节点3的访问地址/g' miscroservice.env

#如果还可以找到内容【需要被替换的模板变量】说明配置文件编辑失败
cat miscroservice.env|grep 需要被替换的模板变量

2.3、部署包同步到集群内的其它服务器

scp -r /_makeFile root@用于扩展微服务组件的服务器IP或域名:/    #同步到其它服务器根目录

命令执行过程如图：

第3步：安装微服务依赖软件

3.1、配置依赖软件的环境变量

修改文件miscroservice.env(docker容器环境变量)中的环境变量。

可使用下面的命令替换环境变量。

cd /_makeFile
sed -i 's/CLUSTER_NODE_ID=1/CLUSTER_NODE_ID=KAFKA和ZOOKEEPER部署节点的数字编号/g' miscroservice.env
sed -i 's/集群节点1/集群节点1的集群内通信的IP或域名/g' miscroservice.env
sed -i 's/集群节点2/集群节点2的集群内通信的IP或域名/g' miscroservice.env
sed -i 's/集群节点3/集群节点3的集群内通信的IP或域名/g' miscroservice.env

sed -i 's/需要被替换的模板变量0/当前节点的公网IP或域名/g' miscroservice.env
sed -i 's/需要被替换的模板变量f/当前节点的网卡(内网)IP/g' miscroservice.env

#如果还可以找到内容【需要被替换的模板变量】说明配置文件编辑失败
cat miscroservice.env|grep 需要被替换的模板变量

3.2、安装微服务依赖软件

进入对应的依赖软件目录，执行容器编排命令。

安装服务中心(Zookeeper)集群

cd /_makeFile/center
docker-compose	up -d

docker-compose logs  --tail=200 -f    #查看管理界面日志

安装消息中间件(Kafka)集群

cd /_makeFile/message
docker-compose	up -d

docker-compose logs  --tail=200 -f    #查看管理界面日志

安装缓存(Redis)集群

cd /_makeFile/redis
docker-compose	up -d

docker-compose logs  --tail=200 -f    #查看管理界面日志

redis-cli -a litangyuan --cluster create  节点1:6379 节点2:6379 节点3:6379

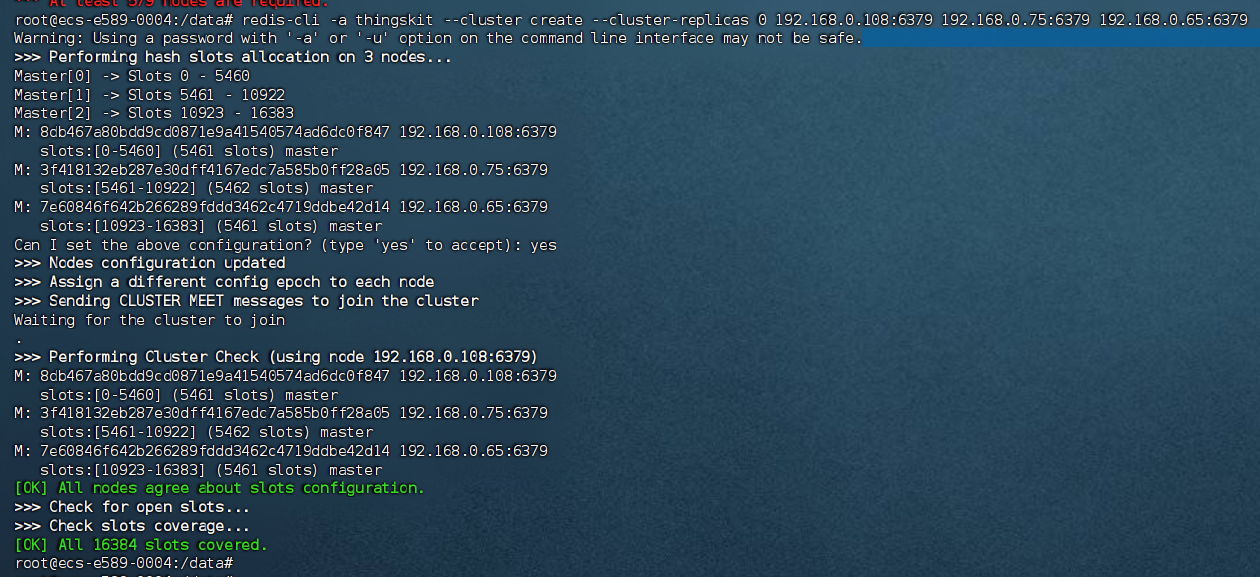

集群初始化成功结果如下图

数据持久化工具集群

cd /_makeFile/storage
docker-compose	up -d

docker-compose logs  --tail=200 -f    #查看管理界面日志

安装负载均衡软件

cd /_makeFile/loadbalance
docker-compose	up -d

docker-compose logs  --tail=200 -f    #查看管理界面日志

第4步：安装微服务组件

结合实际需求扩展微服务组件到多台服务器。

导入镜像

查看服务器CPU信息

hostnamectl

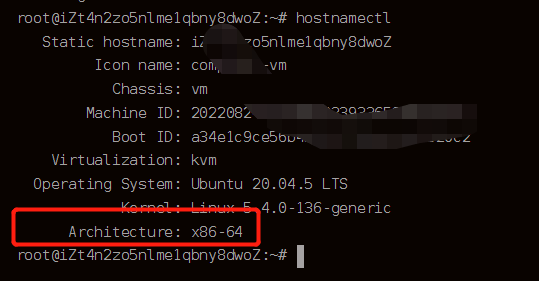

命令执行结果如下，红框内的是CPU信息：

导入镜像

将_images目录下对应CPU架构的离线镜像导入docker。

PS：注意这个文件的版本号，与您实际版本一致。

docker load -i _images/thingskit_miscroservice_x86.tar  #服务器CPU架构多为x86-64

启动服务组件：核心服务

cd /_makeFile/services/core
#把docker-compose.yml文件中的服务名，替换为core1
sed -i 's/服务名/core1/g' docker-compose.yml

#如果还可以找到“服务名”说明配置文件编辑失败
cat docker-compose.yml|grep 服务名

docker-compose	up -d

docker-compose logs  --tail=200 -f    #查看管理界面日志

启动服务组件：规则引擎

cd /_makeFile/services/rule

docker-compose	up -d

docker-compose logs  --tail=200 -f    #查看管理界面日志

启动服务组件：设备接入服务

cd /_makeFile/services/transport

sed -i 's/组件目录值/transport_mqtt/g' docker-compose.yml
sed -i 's/服务名/mqtt1/g' docker-compose.yml
# 不同接入协议需要修改端口，默认为MQTT的1883
sed -i 's/1883:1883/8088:8088/g' docker-compose.yml

docker-compose	up -d

docker-compose logs  --tail=200 -f    #查看管理界面日志

启动服务组件：脚本引擎

cd /_makeFile/services/js-executor

docker-compose	up -d

docker-compose logs  --tail=200 -f    #查看管理界面日志

第5步：部署可视化管理页面

配置Nginx的环境变量

修改文件miscroservice.env(docker容器环境变量)中的环境变量。

可使用下面的命令替换环境变量。

cd /_makeFile
sed -i 's/需要被替换的模板变量7/NGINX反向代理的核心服务访问地址/g' miscroservice.env
sed -i 's/需要被替换的模板变量9/NGINX反向代理的组态访问地址/g' miscroservice.env

#如果还可以找到内容【需要被替换的模板变量】说明配置文件编辑失败
cat miscroservice.env|grep 需要被替换的模板变量

可使用下面的命令替换环境变量。

cd /_makeFile
sed -i 's/com.thingskit.pem/证书的公钥文件名/g' miscroservice.env
sed -i 's/com.thingskit.key/证书的私文件名/g' miscroservice.env

#如果还可以找到内容【com.thingskit】说明配置文件编辑失败
cat miscroservice.env|grep com.thingskit

配置管理界面/大屏的服务端信息

修改与前端配合的后端信息，例如：后端API、websocket接口等。

cd /_makeFile/_workspace/data_view
sed -i 's/localhost/外网IP或域名/g' _app.config.js

cd /_makeFile/_workspace/web_ui
sed -i 's/localhost/外网IP或域名/g' _app.config.js

#如果还可以找到内容【需要被替换的模板变量】说明配置文件编辑失败
cat monolith.env | grep localhost

sed -i 's/"VITE_GLOB_CONTENT_SECURITY_POLICY":"false"/"VITE_GLOB_CONTENT_SECURITY_POLICY":"true"/g' _app.config.js

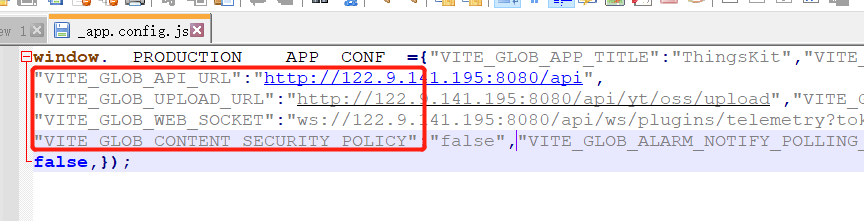

修改后配置文件效果图

启动物联网平台

cd /_makeFile/webserver
docker-compose	up -d

docker-compose logs  --tail=200 -f    #查看管理界面日志

第6步：刷新负载均衡配置文件

核心服务

cd /_makeFile/loadbalance/conf
sed -i '/核心服务的负载均衡节点/a  server 节点别名1 访问服务的IP或域名:端口 check inter 5s resolvers docker_resolver resolve-prefer ipv4' haproxy.cfg
#如果找不到内容说明配置文件编辑失败
cat haproxy.cfg | grep 新加内容的关键字

设备接入服务：MQTT

cd /_makeFile/loadbalance/conf
sed -i '/设备接入协议MQTT负载均衡节点/a  server 节点别名1 访问服务的IP或域名:端口 check inter 5s resolvers docker_resolver resolve-prefer ipv4' haproxy.cfg
#如果找不到内容说明配置文件编辑失败
cat haproxy.cfg | grep 新加内容的关键字

设备接入服务：TCP

cd /_makeFile/loadbalance/conf
sed -i '/设备接入协议TCP负载均衡节点/a  server 节点别名1 访问服务的IP或域名:端口 check inter 5s resolvers docker_resolver resolve-prefer ipv4' haproxy.cfg
#如果找不到内容说明配置文件编辑失败
cat haproxy.cfg | grep 新加内容的关键字

设备接入服务：HTTP

cd /_makeFile/loadbalance/conf
sed -i '/设备接入协议HTTP的负载均衡节点/a  server 节点别名1 访问服务的IP或域名:端口 check inter 5s resolvers docker_resolver resolve-prefer ipv4' haproxy.cfg
#如果找不到内容说明配置文件编辑失败
cat haproxy.cfg | grep 新加内容的关键字

第7步：重启负载均衡软件

cd /_makeFile/loadbalance
docker-compose	restart

docker-compose logs  --tail=200 -f    #查看管理界面日志

第8步：测试集群部署是否成功

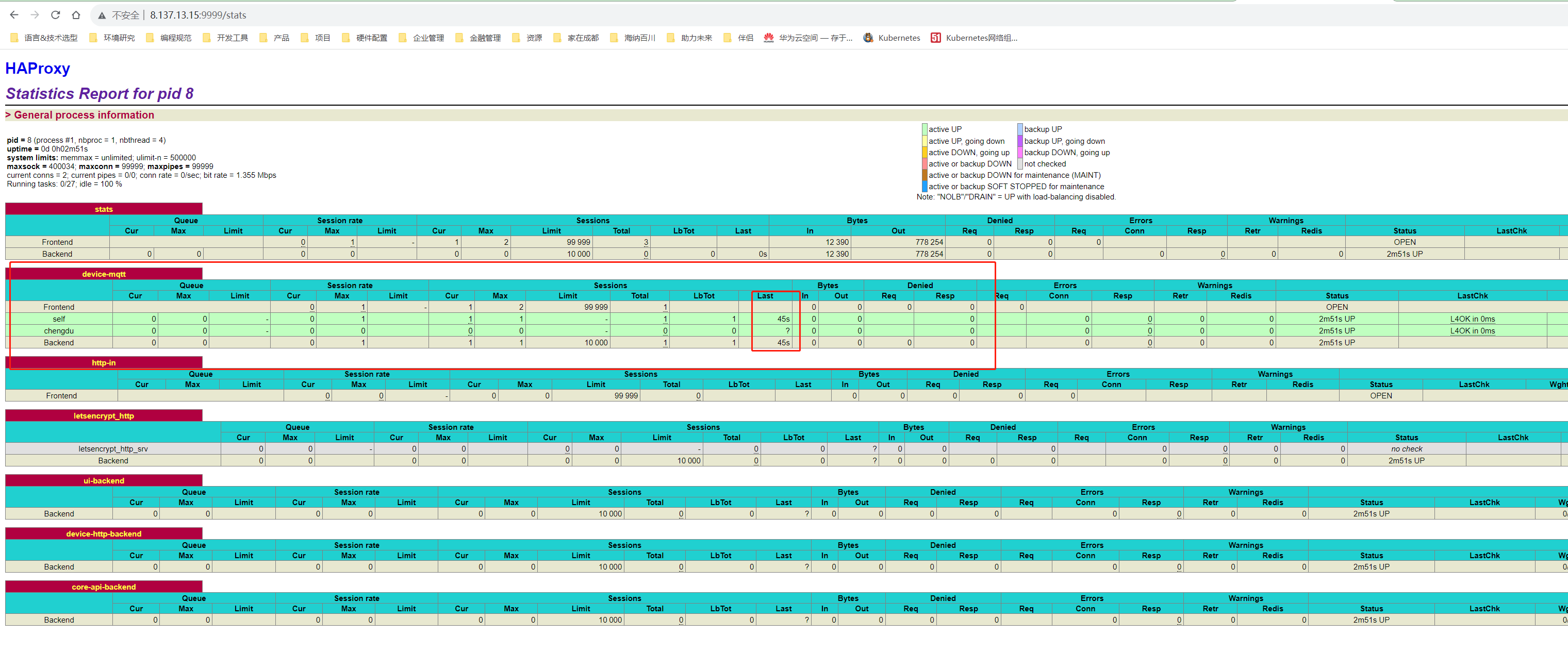

负载均衡软件状态

第9步：测试ThingsKit物联网平台是否安装成功

平台是否安装成功验收清单
