——CX300固定测斜仪传感器
——WTVB01-485振动传感器
1、网关与平台的连接
1-1、网关在平台侧的配置

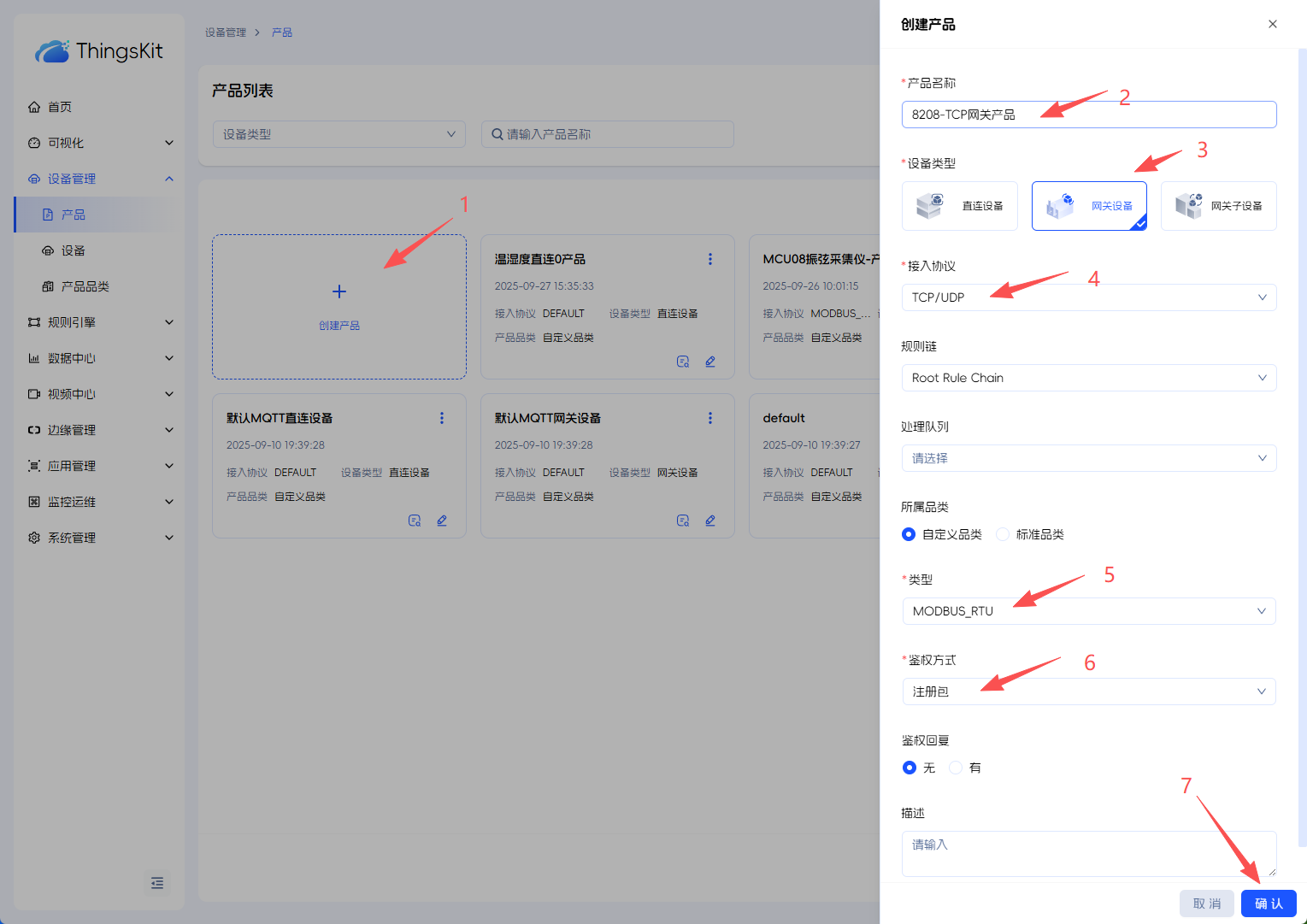

1-1-1、创建【8208-TCP网关产品】
PS：产品只需第一次创建，如果已经创建，则需要忽略

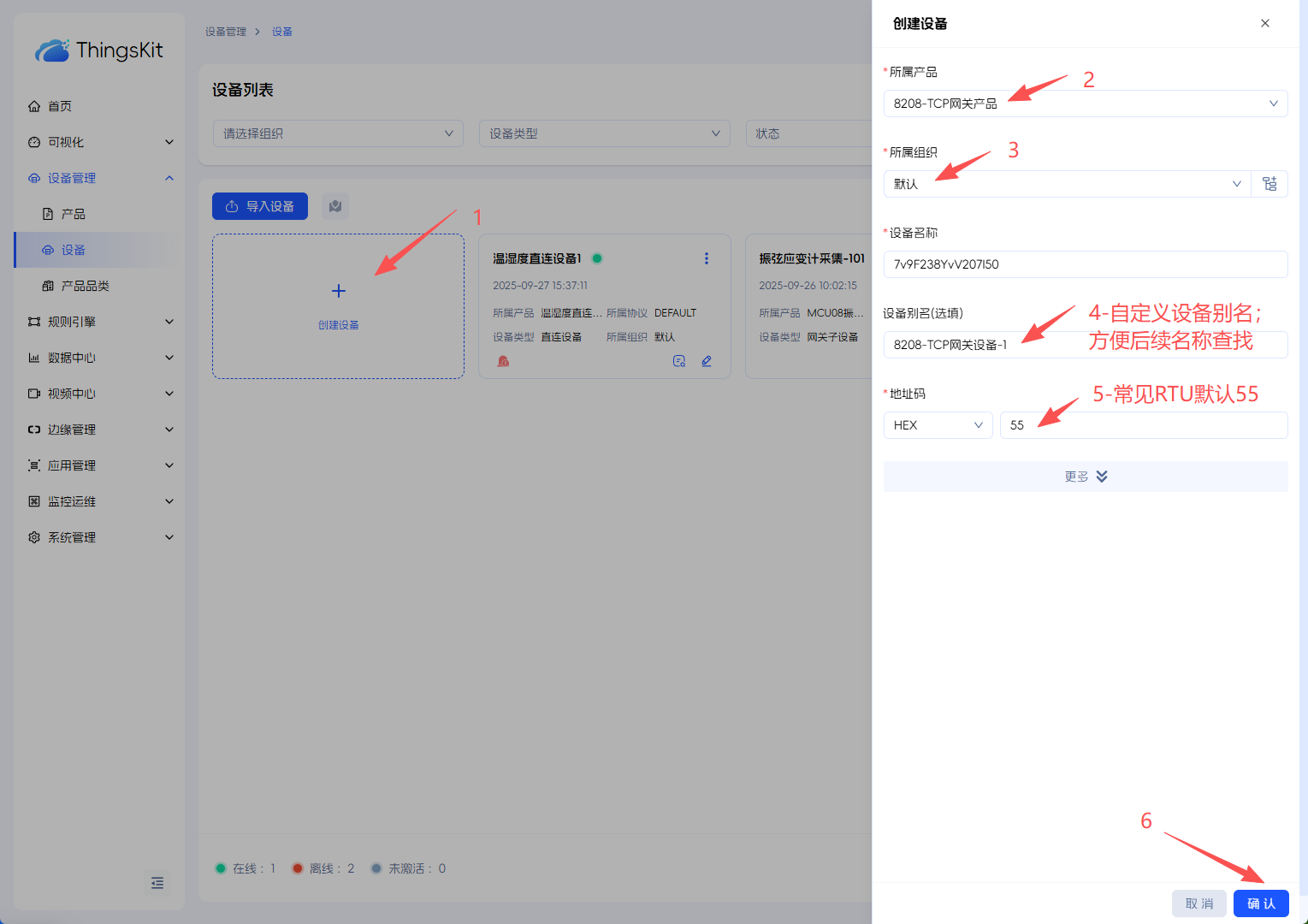

1-1-2、创建【8208-TCP网关设备】

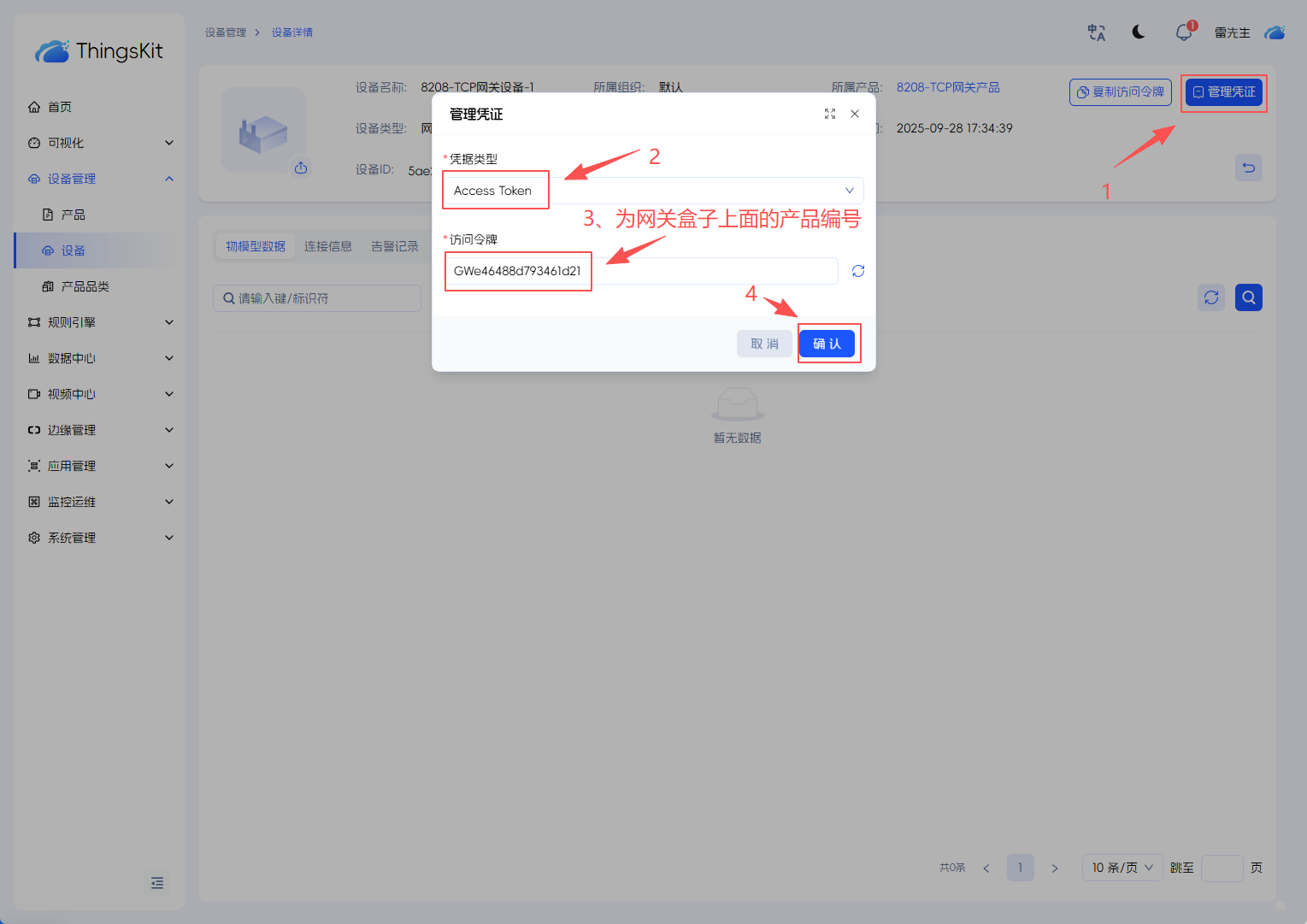

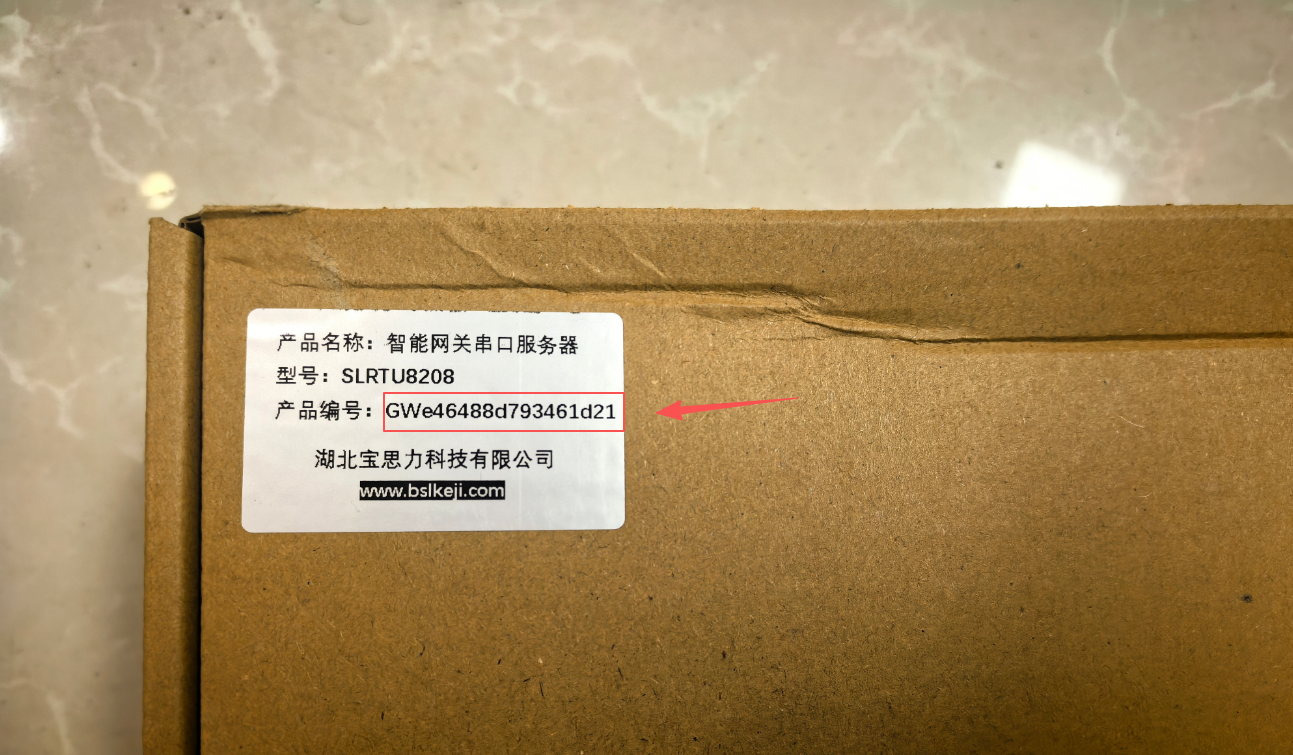

1-1-3、为网关设备配置鉴权信息
单击设备【详情】，进入配置界面
1-2、为【8208网关】配置【服务器信息】
1-2-1、准备一个网线，插入交换机或者路由器上【需要补充】

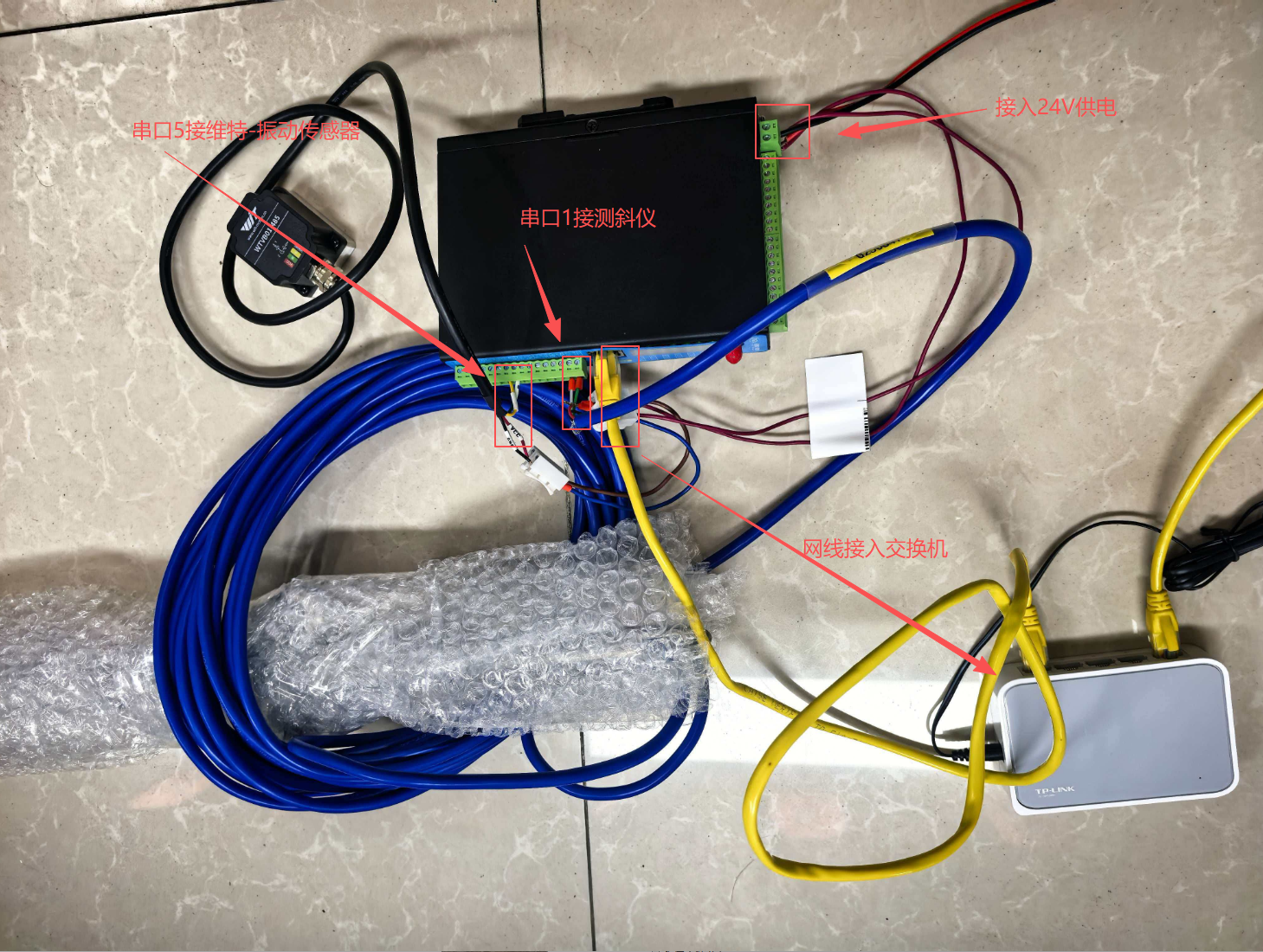

当前演示是按照，串口1接测斜仪，串口5接振动传感器，以太网接入，24V供电

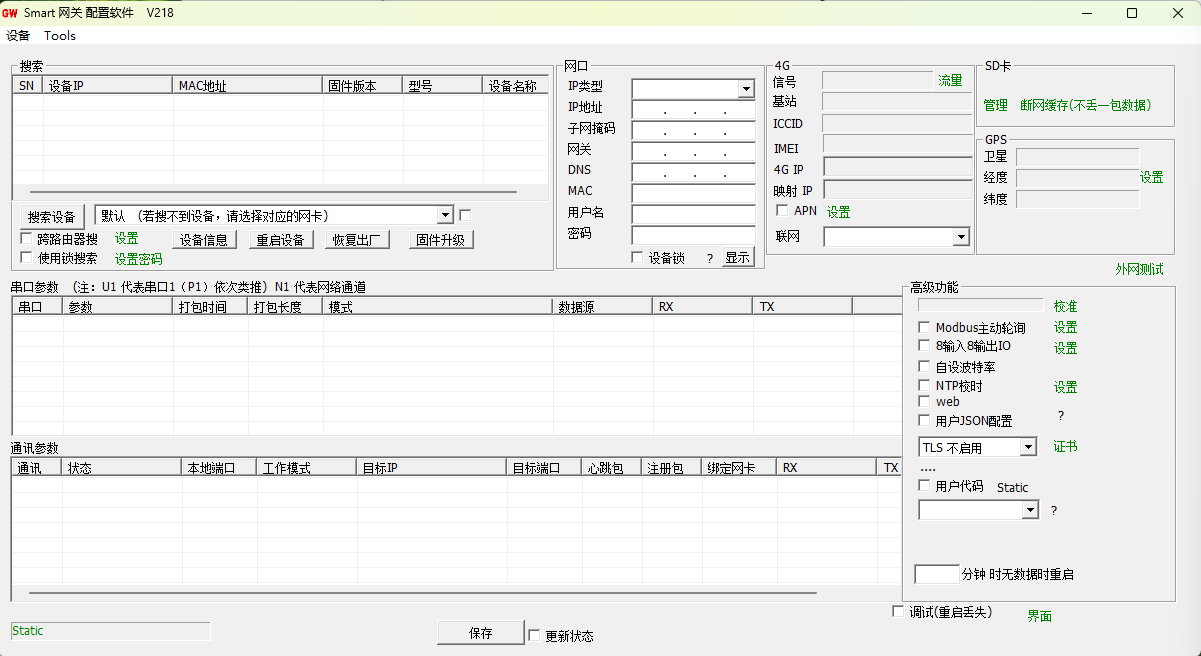

1-2-2、打开，厂家提供的网关配置工具
注意：打开该软件，需要关闭杀毒软件，否则无法打开

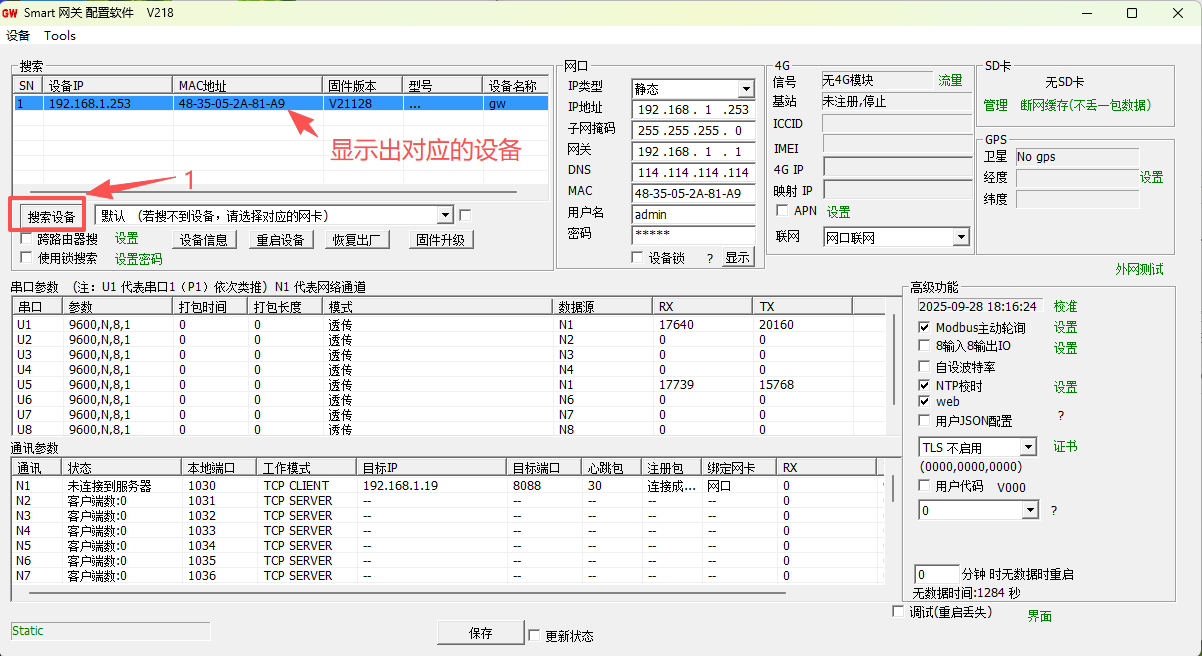

单击【搜索设备】按钮，先搜索到【8208】网关设备，方可进行其他配置
1-2-3、为网关设置相应的参数

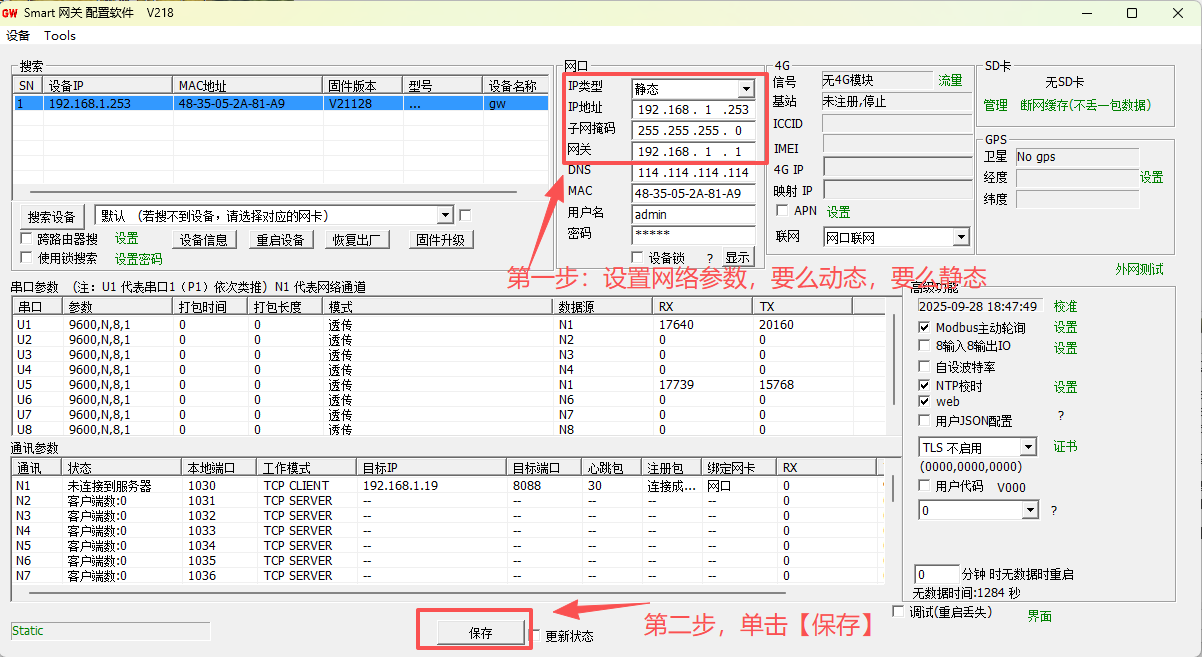

1、配置使用网口接入，可以设置网络地址，当前我设置的静态IP
2、设置串口参数

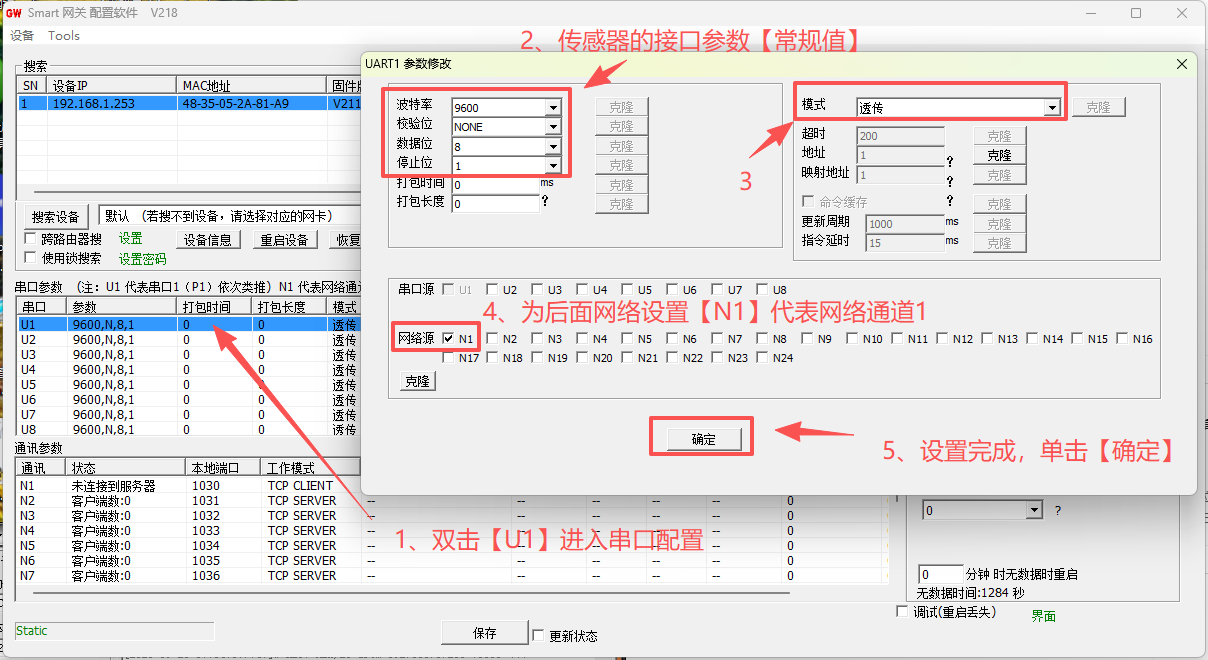

2-1、设置串口1，串口1在这个界面中叫【U1】,接的【固定测斜仪CX300】

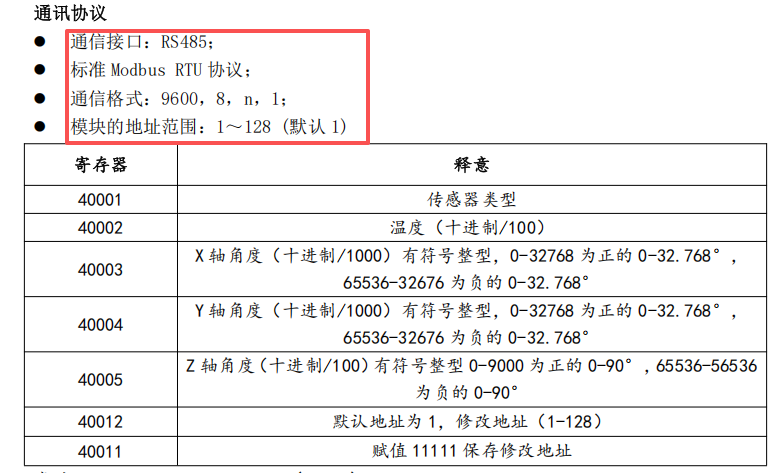

下面为固定测斜仪的文档；

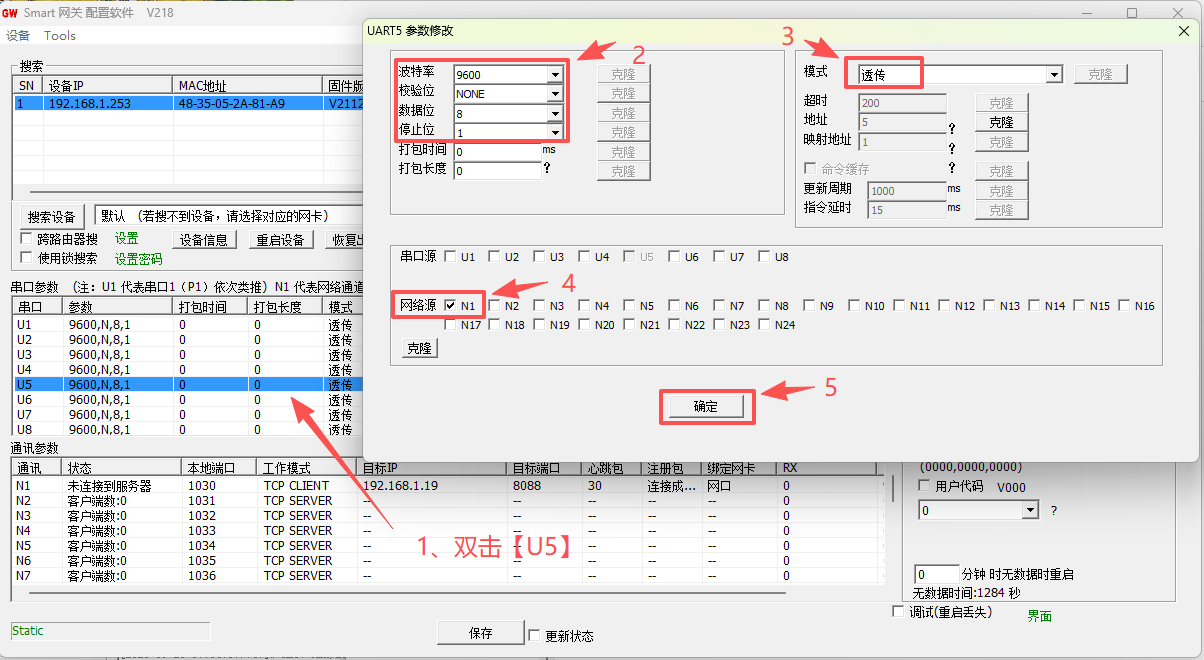

2-2、设置串口5，串口5在这个界面中叫【U5】,接的【振动传感器WTVB01-485】
下面为振动传感器WTVB01-485的文档；
此处为语雀内容卡片，点击链接查看：https://wit-motion.yuque.com/wumwnr/docs/wn4c20snnqzzgakc

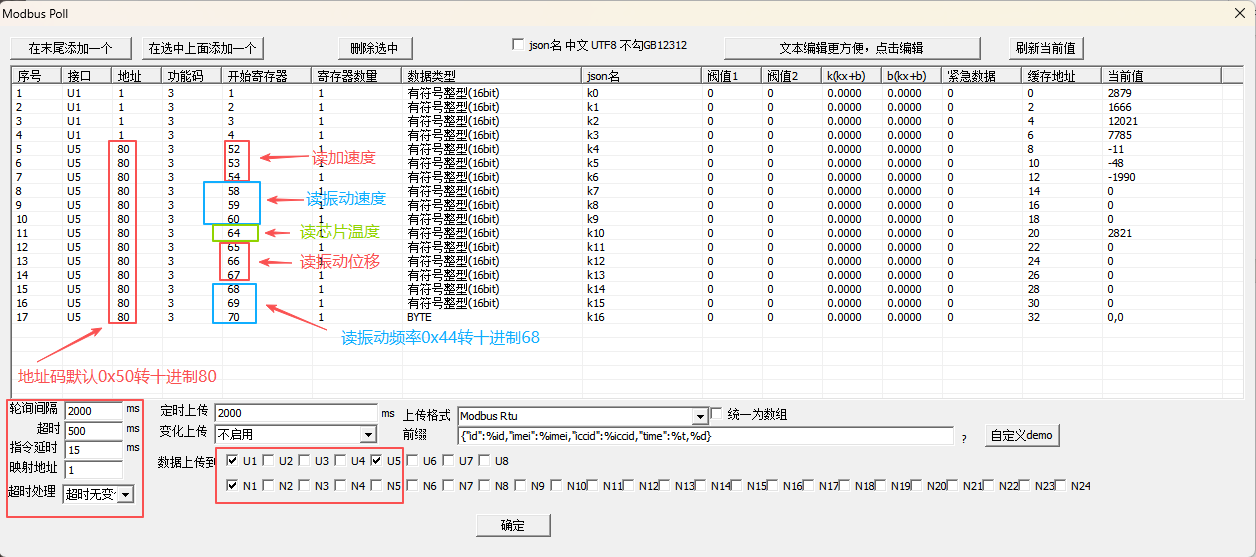

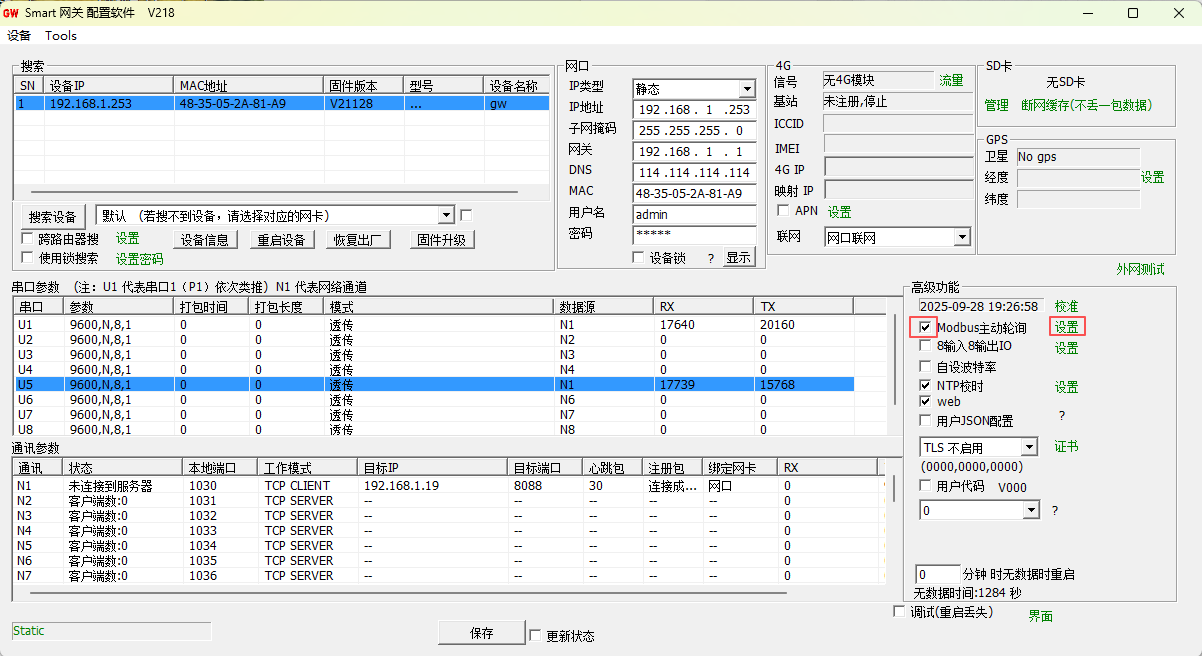

2-3、为串口设置【modbus主动轮询】
PS：补充解释一下，下图中用到的数字为十进制，传感器文档中给出的寄存器地址为16进制。

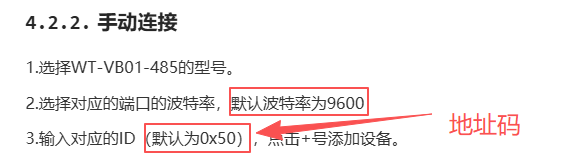

地址码：默认为0x50对应十进制80
1、读加速度【0x34对应十进制52】
2、读取振动速度【0x3A对应十进制58】
3、读芯片温度【0x40对应十进制64】
4、读振动位移【0x41对应十进制65】
5、读振动频率【0x44对应十进制68】

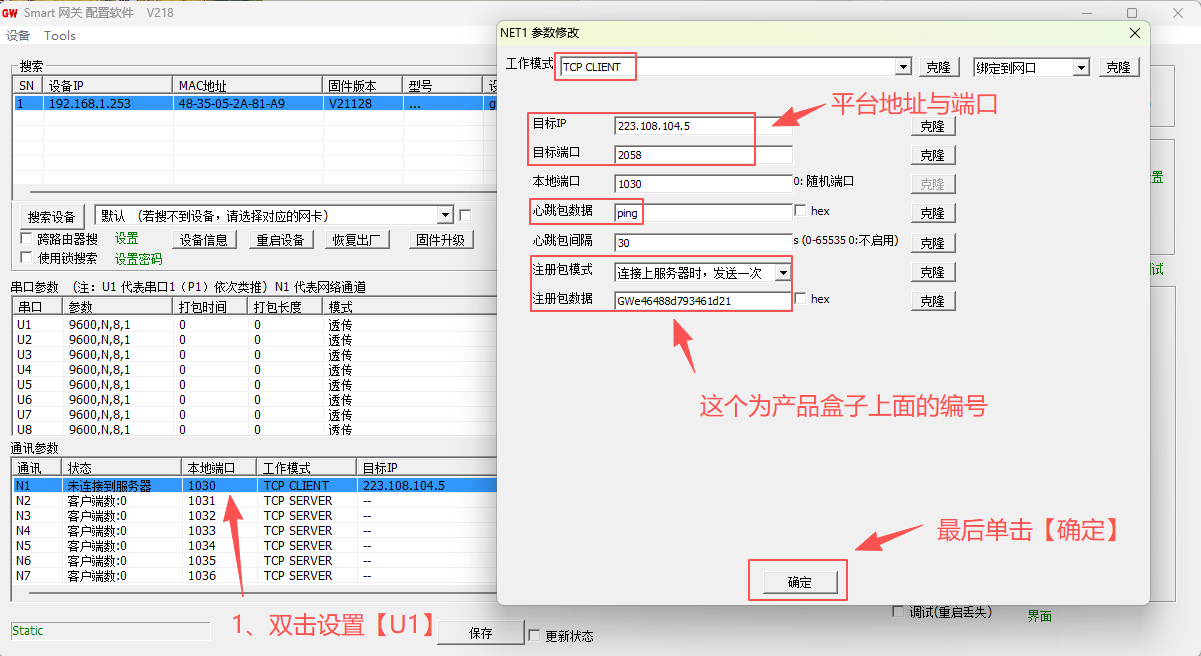

3、为平台通讯设置参数
4、最后单击【保存】
2、传感器与平台的数据交互
2-1、平台上【测斜仪与振动传感器WT】的配置

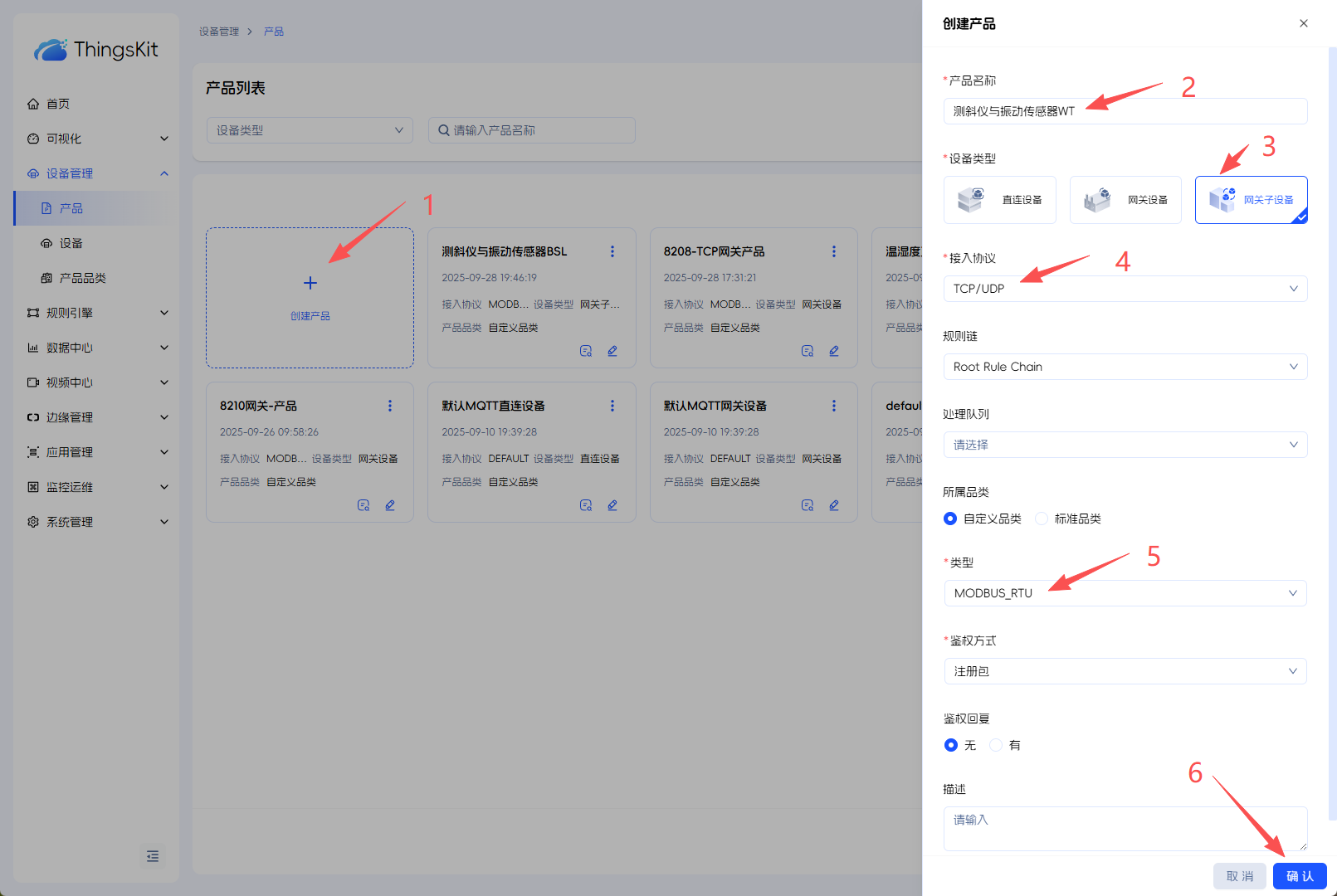

2-1-1、创建【测斜仪与振动传感器WT】网关子设备-产品
PS：产品只创建一次，如果已经创建，则需要忽略

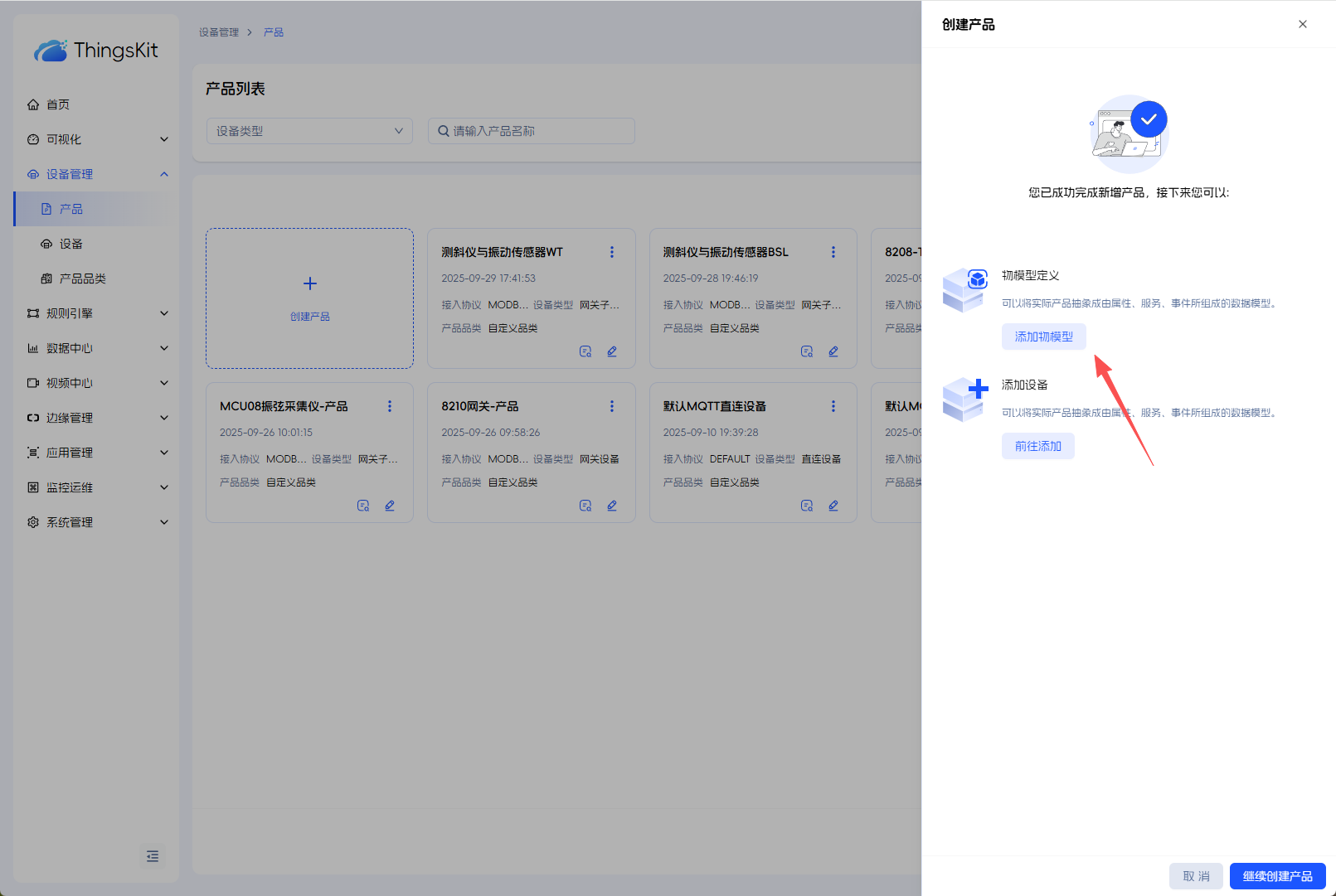

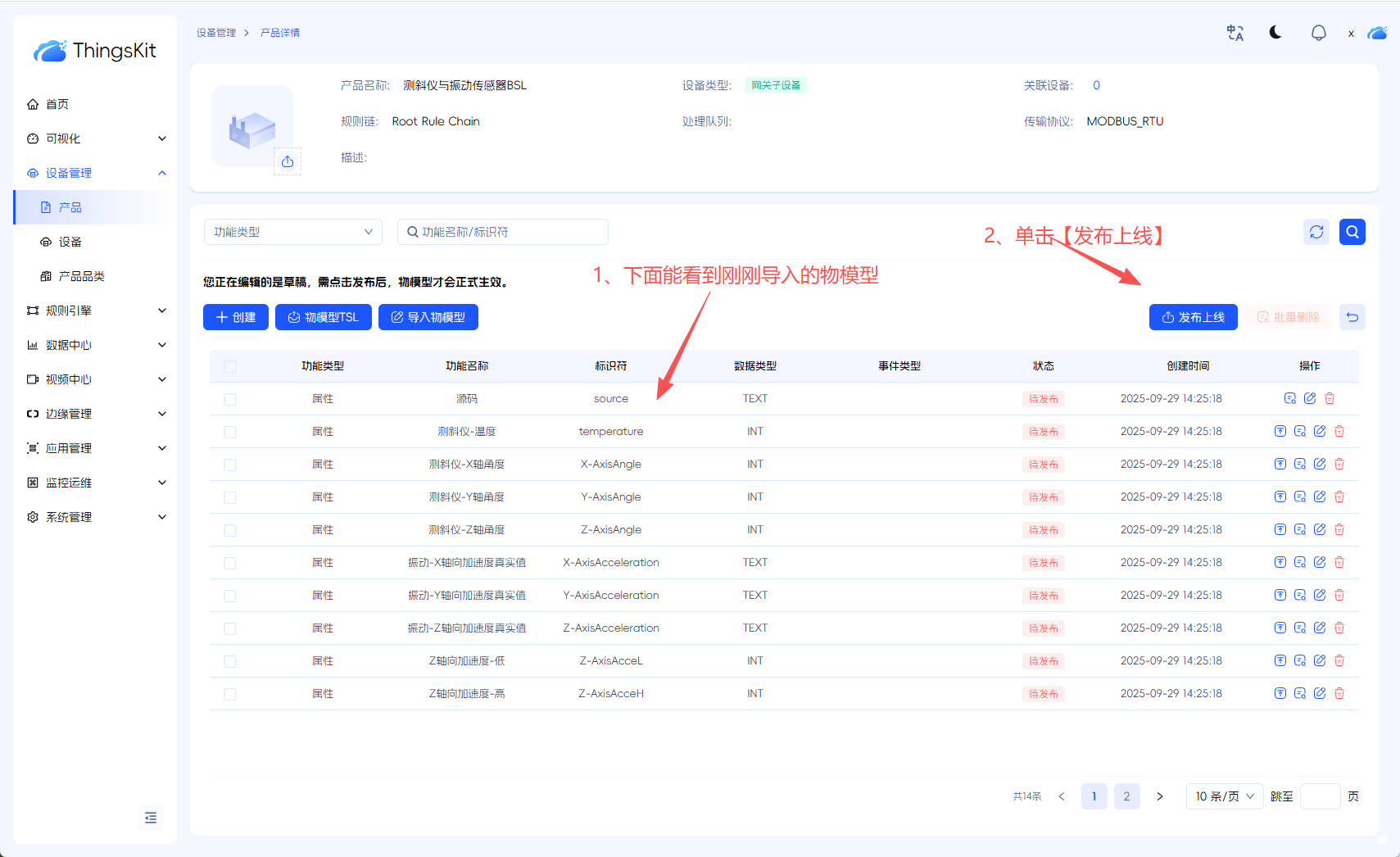

在弹出的引导页中，单击【添加物模型】
下面为您准备了，物模型，导入即可

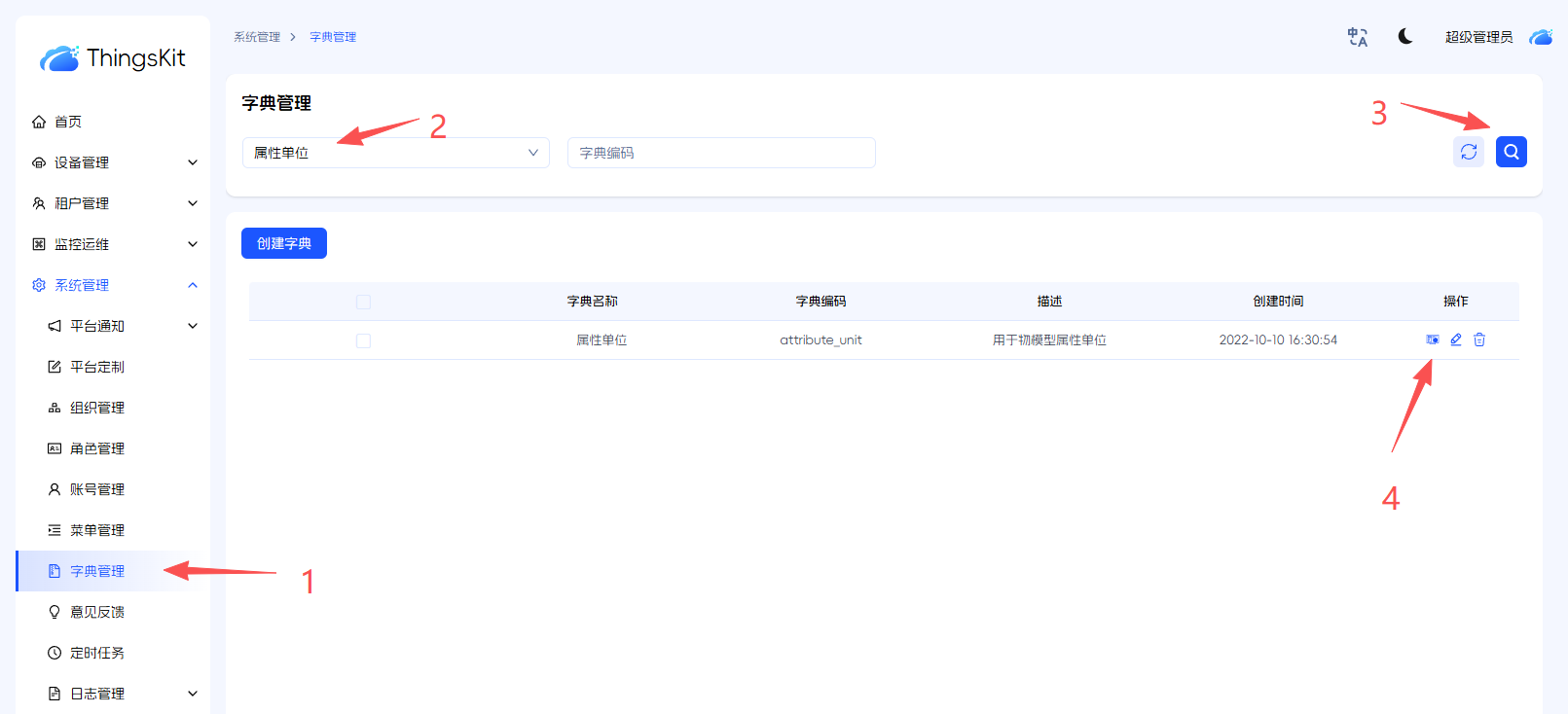

注意：导入物模型之前，请用超级管理员账号，在字典管理中，增加两个单位
【m/s²】 对应 【米每平方秒】
【um】 对应 【微米】

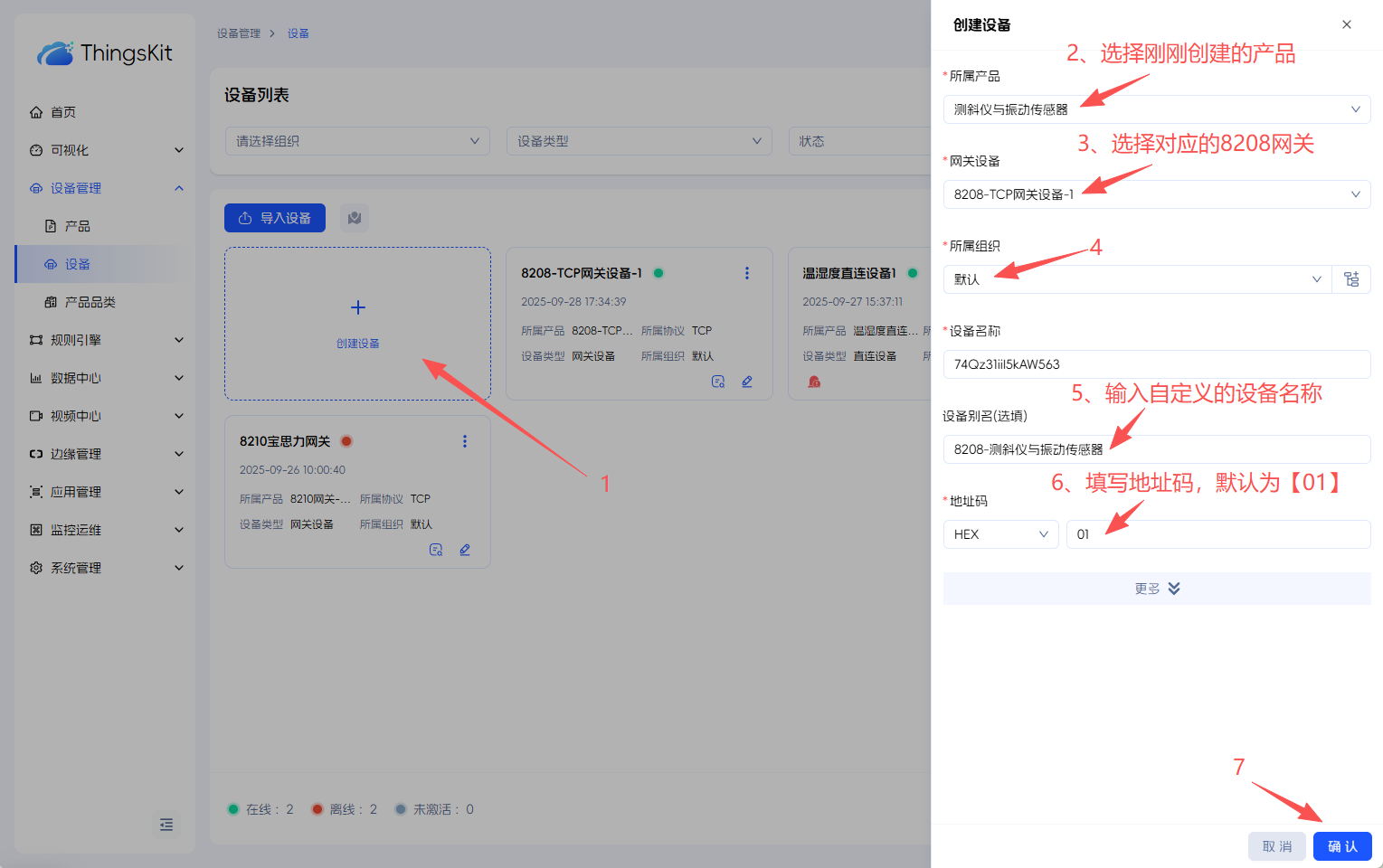

2-1-2、创建【测斜仪与振动传感器WT】网关子设备

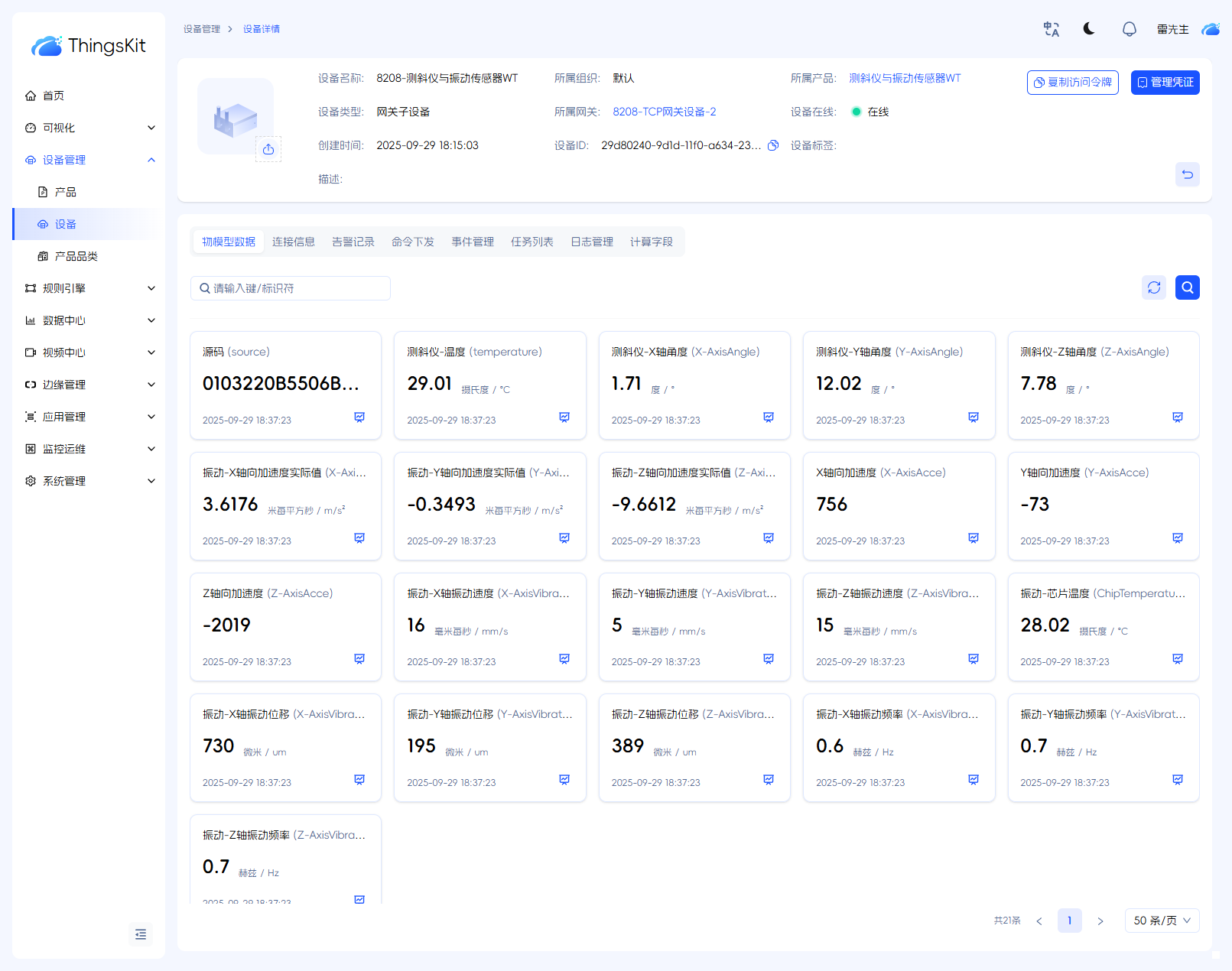

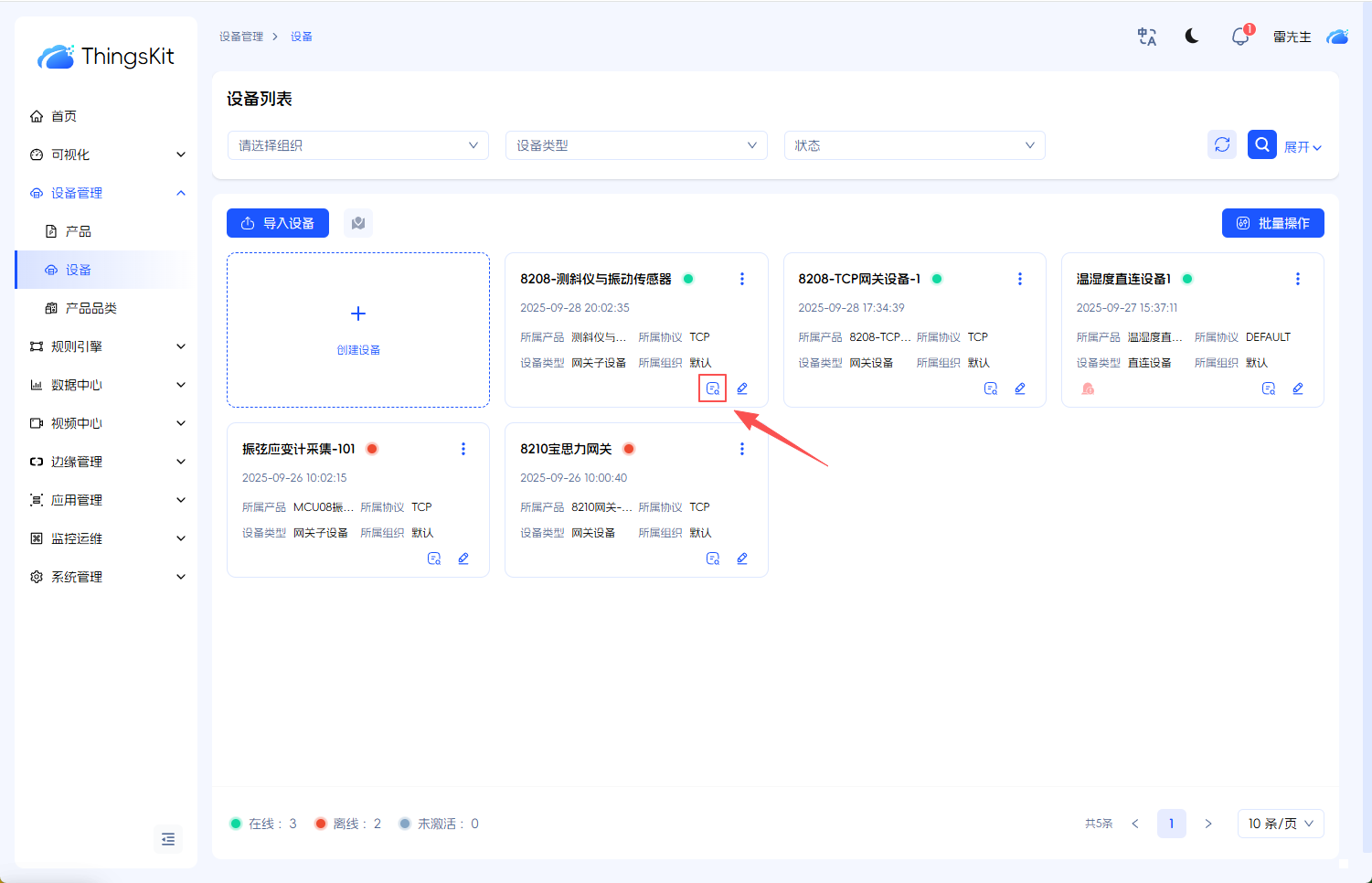

单击【详情】、进入【8208-测斜仪与振动传感器】
则可以看到该设备下面的所有物体模型数据。

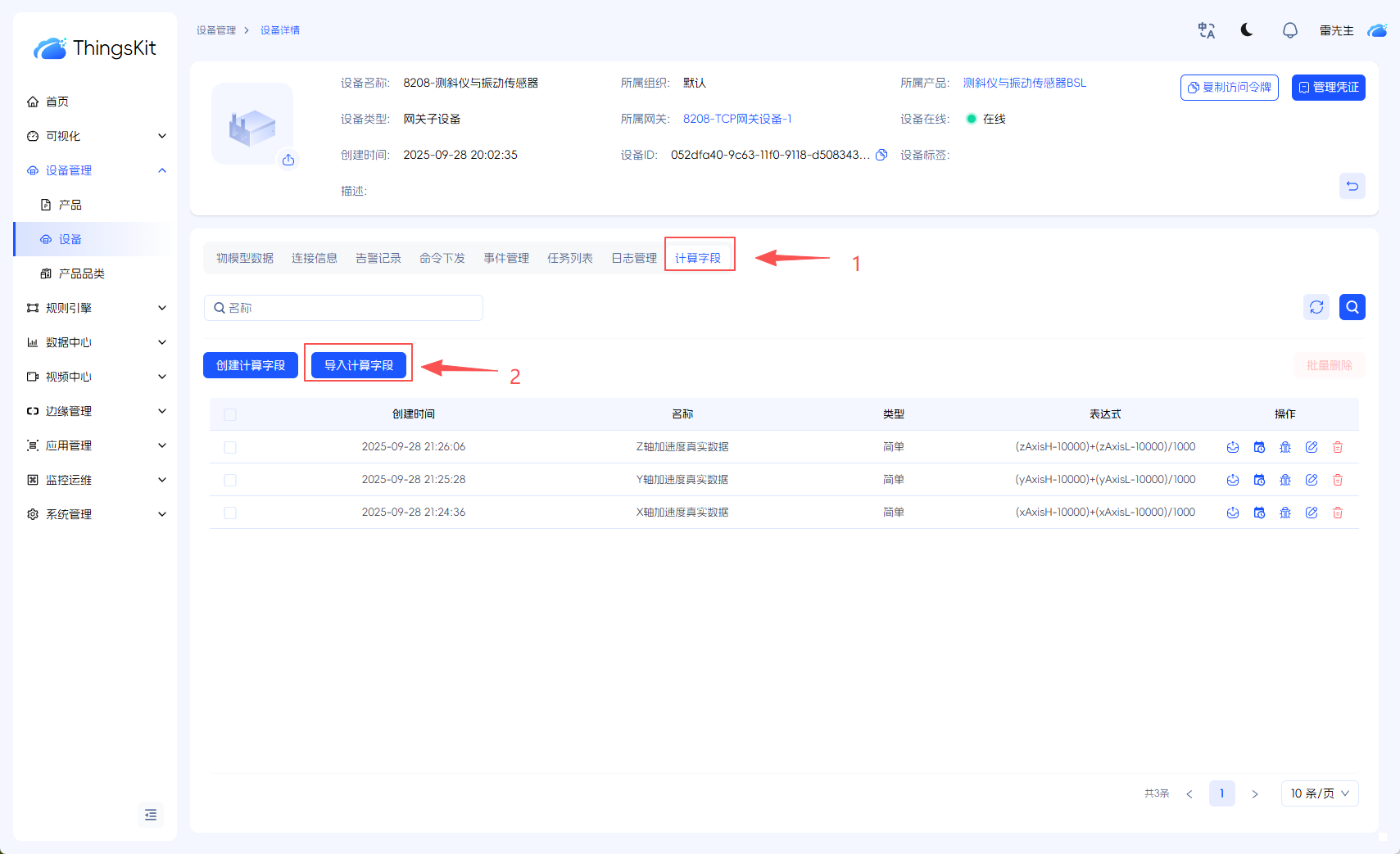

2-1-3、由于上报的值需要表达式处理，增加【计算字段】

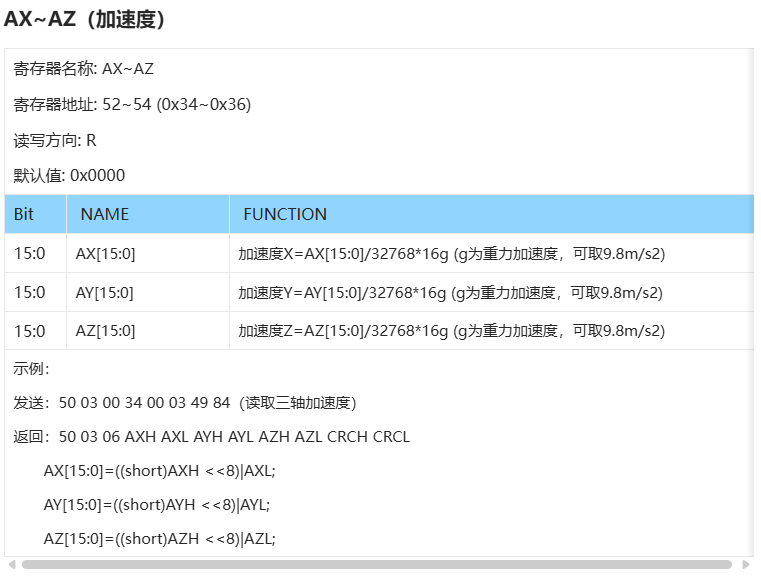

传感器文档中，说明加速度的最终结果是需要上方的表达式计算所得。
我们为您已经准备好模板，导入即可。
